マイクロステッピングモータードライバ YKD2204M

YKD2204MはYKB2204MAの新バージョンで、グレードアップ品です。

マイクロステッピングモータードライバ◆YKD2204M

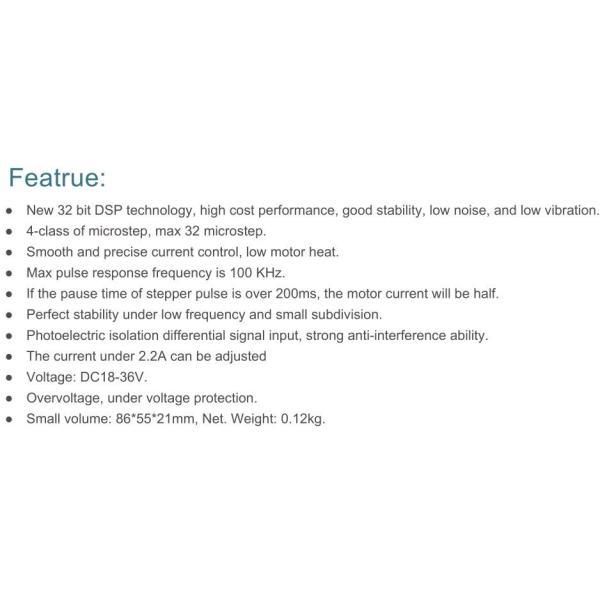

・高性能、低騒音、高安定性のステッピングモータードライバです。
・新世代32ビットDSP制御システム、マイクロステップの4クラス、最高32です。
・最大パルス応答周波数は 100 KHz。ステップパルス停止200ms超えた時、コイル電流は自動半減でモータの過熱を減少します。
・フォトカプラー隔離信号入力/出力。

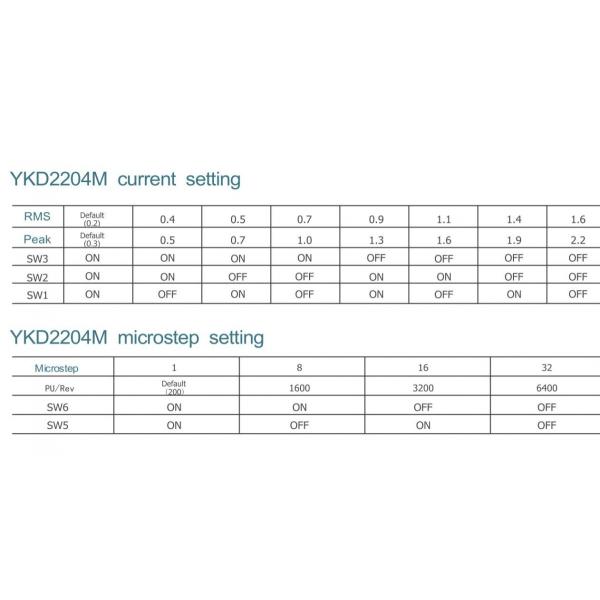

・駆動電流連続調整可：0.0A/相〜2.2A/相。電圧区間：DC18〜36V。
・エラー保護：過熱保護、過電流保護、低電圧保護。

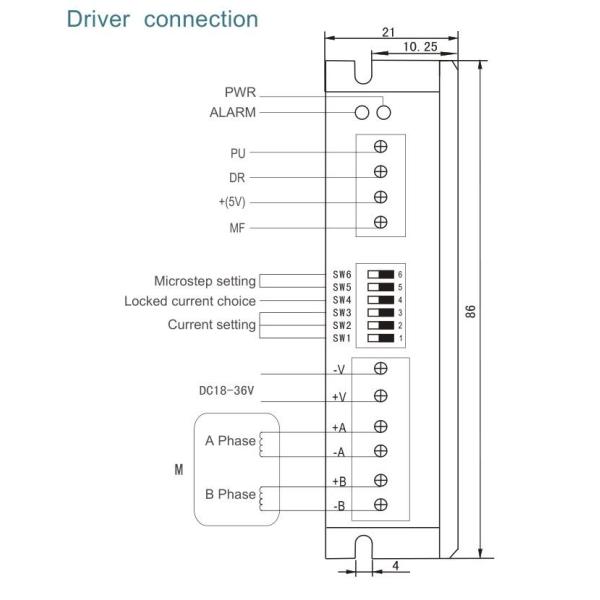

・外径42mm ステッピングモーター 2相に適用。

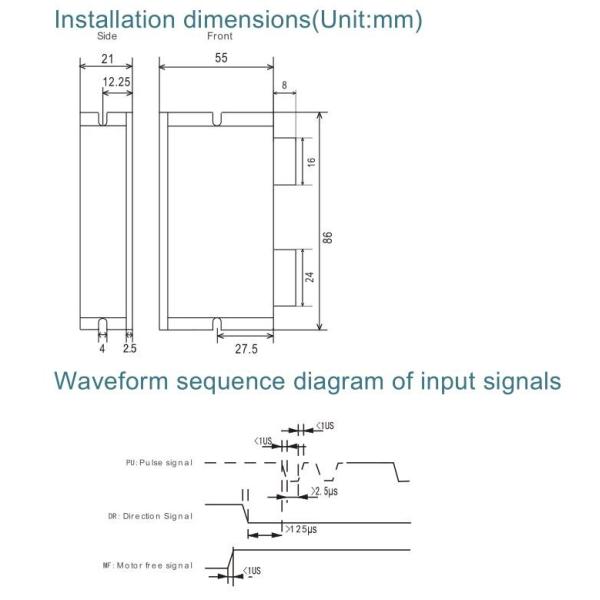

・体積：86mmX55mmX21mm　重さ：0.12KG。

注意点:
・電源を逆に接続しないでください、電圧入力はDC36Vを超えないでください。
・制御信号は5Vで、5Vより高い場合は限流抵抗必要です。
・アラーム灯が点灯時、電源を切って点検してください。電源電圧は18VDC以下か、36VDCを超えているかを確認。電気回路をチェックした後、再度通電してください。

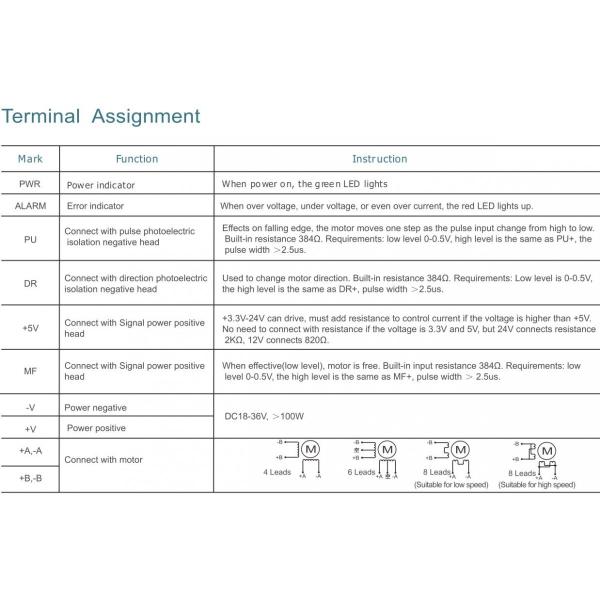

・ドライバが通電時、緑のPWRが点灯します。
