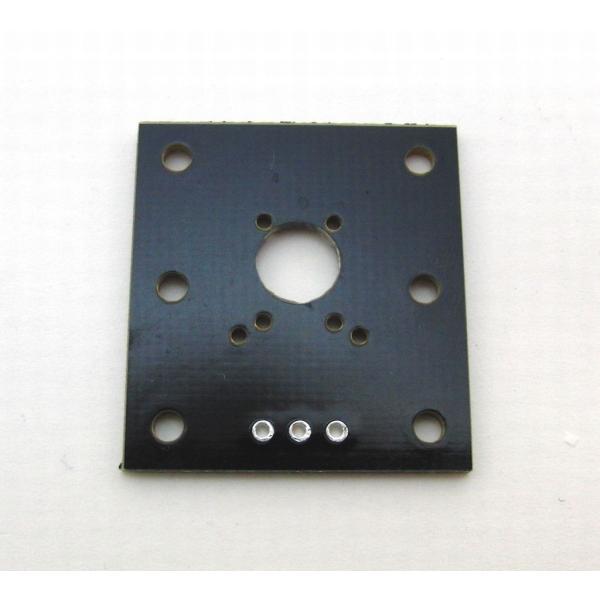

ポテンショメータ基板

マイコンカーのステアリング角度検出センサ、坂道検出センサなどに使用する基板です。

下記のロータリタイプポジションセンサ(ポテンショメータ)を実装する事ができます。
・村田製作所 SV01A103AEA01R00
・ALPS製 RDC506002A
・ALPS製 RDC503013A
・ALPS製 RDC503015A

板厚：1.0mm

2015年8月31日入荷分より、3点改良しました。
取り付け穴位置は変更ありません。
　1：コネクタ実装パターンの追加
　2：ポテンショメータのツメを折らずに実装する為の穴追加
　3：艶無し黒→艶有り黒色に変更

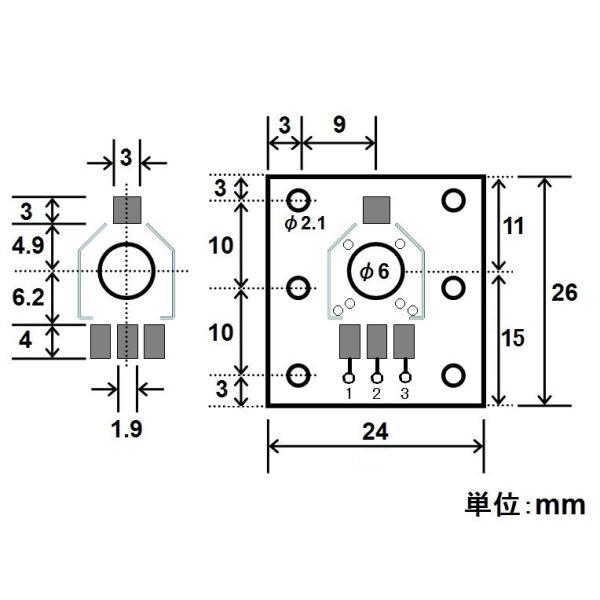

※詳細寸法は写真２枚目をご確認ください。
