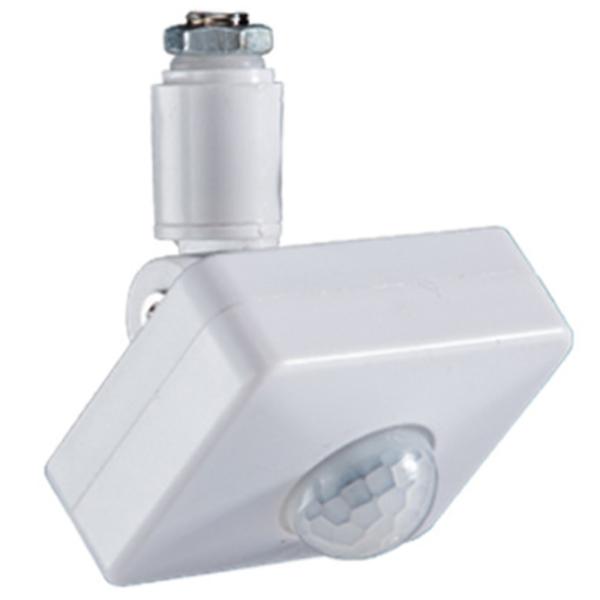

PIR 赤外線簡易配線図付人感センサースイッチモジュール DC3V-18V対応感度調節ツマミ付光センサーON OFF スイッチ付モーションセンサースイッチ

ウインドアバフト人感センサー DCスイッチモジュール DC3V-18V

【商品内容】　PIRモジュール１個
【感度調整ツマミの説明】
反応照度設定（lux）：太陽マーク側に回す⇒昼夜問わずPIRが反応します、月マーク側に回す⇒明るいときに反応しなくなります
通電時間調節（TIME）：最少設定約5〜15秒間、最大設定4分〜6分
※調節ツマミによる通電時間の長さについては個体毎に差があります
PIR感度設定（SENS）： PIRの反応感度を調節します+に回すほど感度が高くなり、少しの感知で動作（スイッチON）してしまいます
※調節ツマミは優しくまわしてください、無理やり回してダイヤルが回り続ける（振り切る状態）状態にした場合、返品や交換不可

対応電圧：DC3V〜18V（許容負荷 150W以下） ※DC電源専用
最大許容電流：10A
センサー感度範囲：5-8m
検出確度：約140度
防水性能： IP44
本体サイズ：約62×50×65（PIRの突起部分を頂点とする奥行きの長さ）mm
筐体材質： ABS
配線方法：赤線⇒負荷の負極、茶色⇒負荷の正極と電源の正極、青線⇒電源の負極　
※LEDの点灯パターンをコントロールする機器は使用不可
※抵抗が入っていないような廉価なLEDイルミライトなどでは、センサーが誤作動を起こす場合があります
